膜片型

HDMPS-T单膜片-胀紧套式-联轴器

发布时间:2020/4/10 16:23:15  点击量:

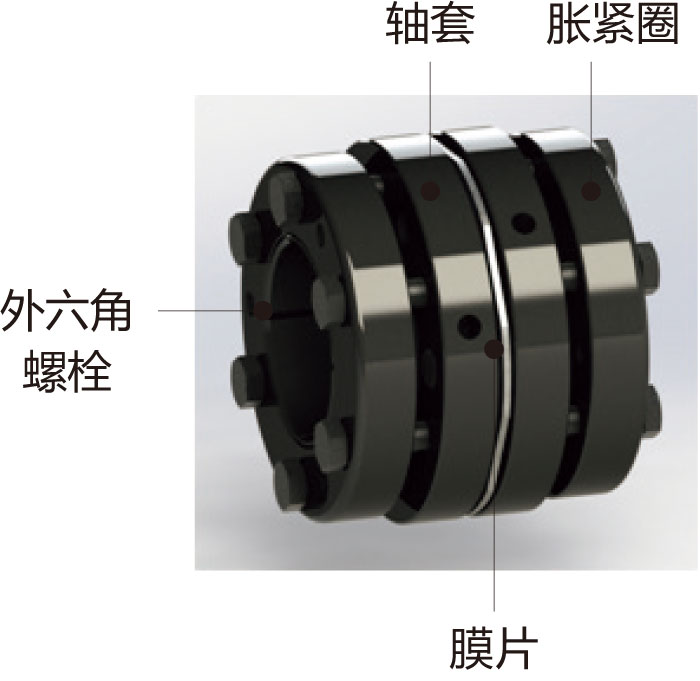

结构



特点

● 利用胀紧套联接的膜片型弹性联轴器

● 低惯性,高灵敏度、高扭矩刚性

● 零回转背隙

● 顺时针和逆时针回转特性完全相同

● 不锈钢膜片补偿径向、角向和轴向偏差

● 胀紧套式固定方式


材质

轴套

碳钢/发黑
不锈钢/电解
膜片不锈钢
垫片碳钢镀镍
固定膜片螺栓SCM435(12.9级)
四氧化三铁保护膜(黑)

外六角螺栓

SCM435(12.9级)
四氧化三铁保护膜(黑)


用途

● 伺服电机、步进电机、精密电机等

● 高速、高精密位置控制

● 机床的进给轴、主轴

● XY轴滑台、分度台

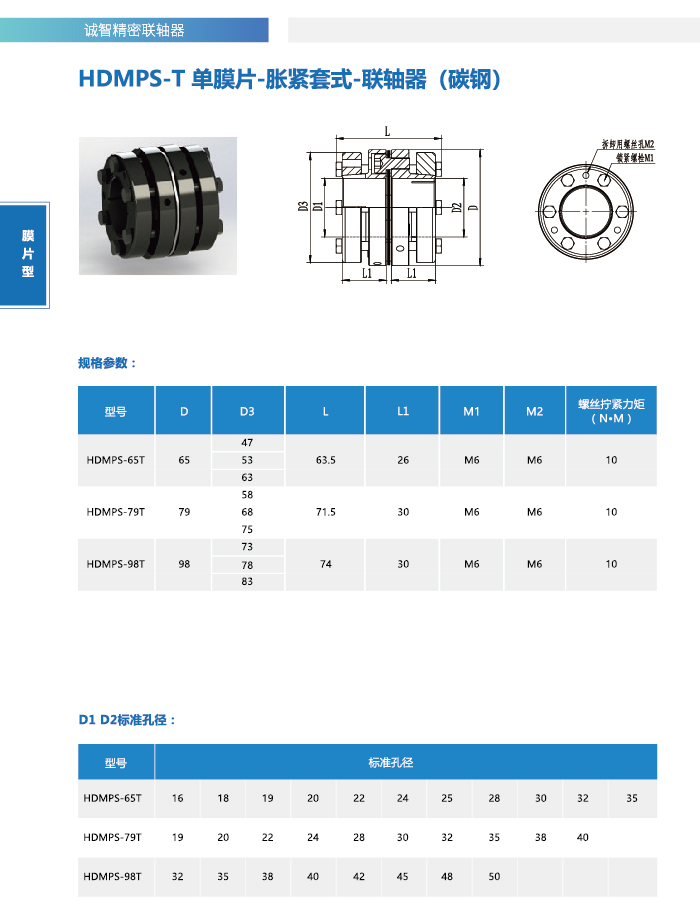

HDMPS-T1_画板 1.jpg

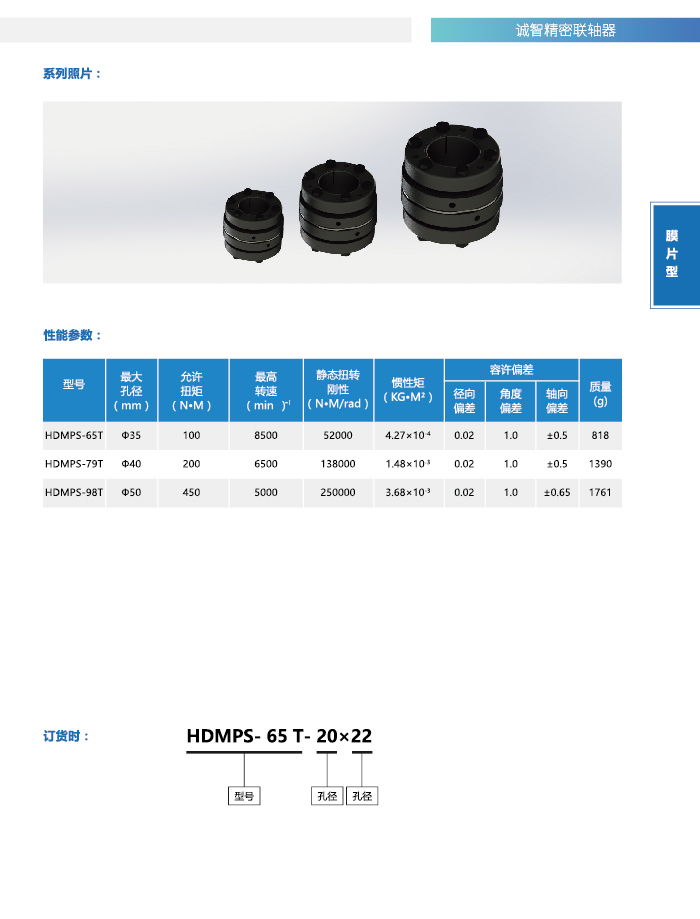

HDMPS-T_2画板 1.jpg
