膜片型

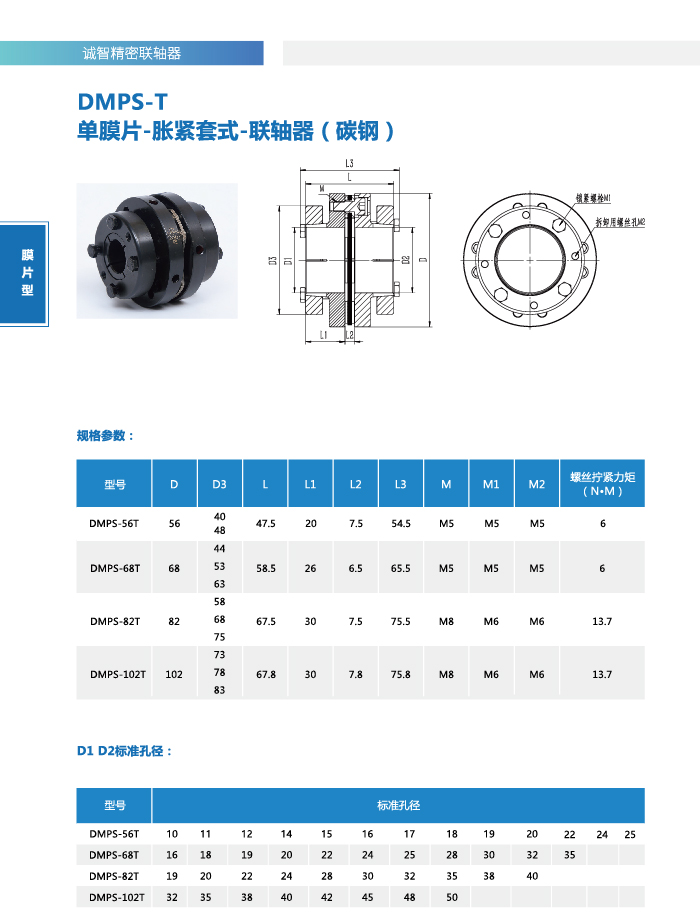

DMPS-T 单膜片-胀紧套式-联轴器(碳钢)

发布时间:2018/12/27 14:22:22  点击量:

结构


特点

●利用胀紧套联接的膜片型弹性联轴器

●低惯性,高灵敏度、高扭矩刚性

●零回转背隙

●顺时针和逆时针回转特性完全相同

●不锈钢膜片补偿径向、角向和轴向偏差

●胀紧套式固定方式


材质

轴套

碳钢/发黑

不锈钢/电解

中间体

碳钢/发黑

不锈钢/电解

胀紧圈

碳钢/发黑

不锈钢/电解

膜片

不锈

垫片

碳钢镀镍

固定膜片螺栓

SCM43512.9级)

四氧化三铁保护膜(黑)

外六角螺栓

SCM43512.9级)

四氧化三铁保护膜(黑)



用途

●伺服电机、步进电机、精密电机等

●高速、高精密位置控制

●机床的进给轴、主轴

●XY轴滑台、分度台
