膜片型

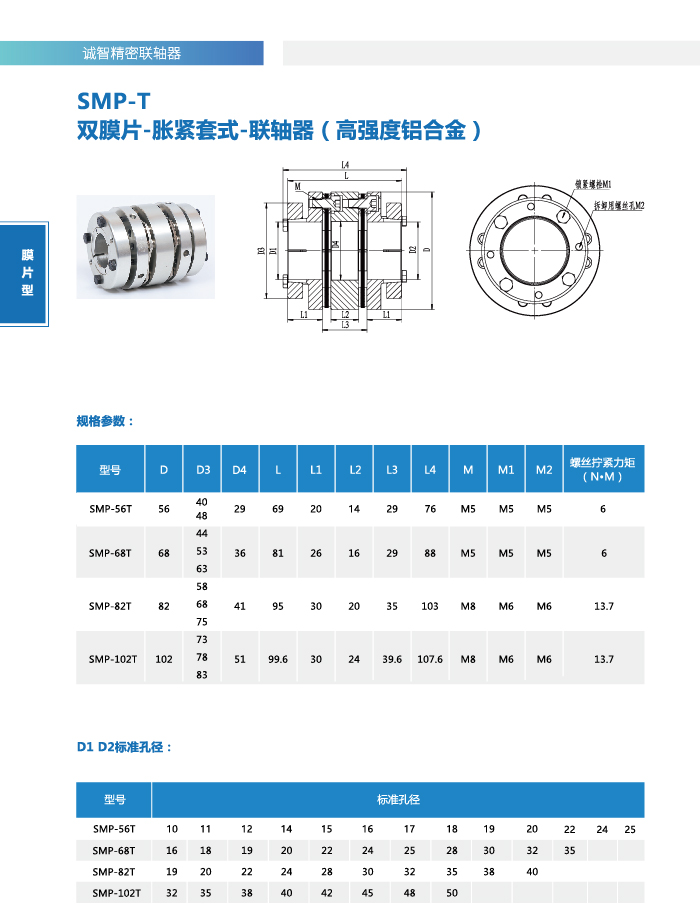

SMP-T系列联轴器 双膜片-胀紧套式(高强度铝合金)

发布时间:2018/12/27 13:53:32  点击量:

结构


特点

●利用胀紧套联接的膜片型弹性联轴器

●高扭矩刚性

●高灵敏度

●零回转背隙

●顺时针和逆时针回转特性完全相同

●不锈钢膜片补偿角向和轴向偏差

●胀紧套式固定方式


材质

轴套

高强度铝合金

阳极氧化

中间体

高强度铝合金

阳极氧化

胀紧圈

高强度铝合金

阳极氧化

膜片

不锈

垫片

碳钢镀镍

固定膜片螺栓

SCM43512.9级)

四氧化三铁保护膜(黑)

外六角螺栓

SCM43512.9级)

四氧化三铁保护膜(黑)




用途

●伺服电机、步进电机、精密电机等

●高速、高精密位置控制

●机床的进给轴、主轴

●XY轴滑台、分度台
