膜片型

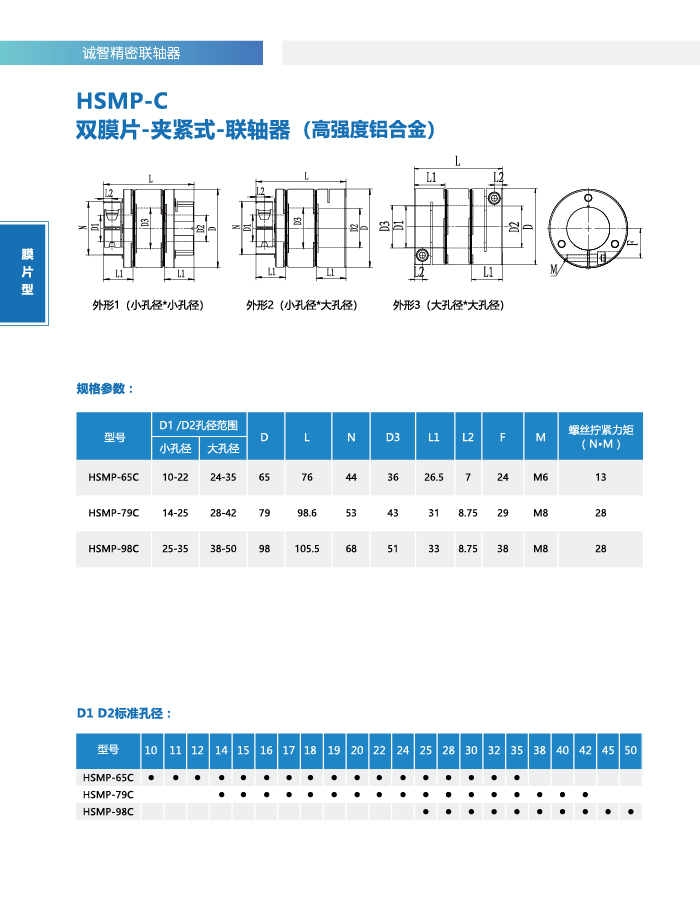

HSMP-C 双膜片-夹紧式-联轴器

发布时间:2018/12/27 12:48:47  点击量:

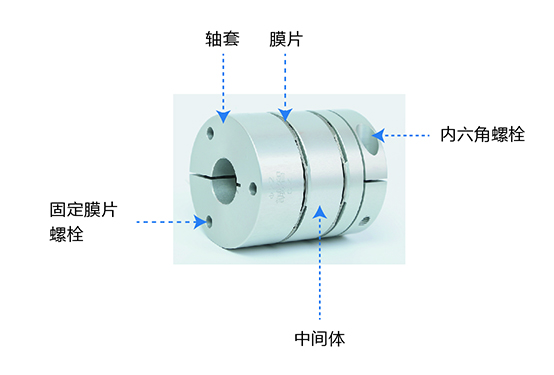

结构


特点

●膜片型弹性联轴器

●零回转间隙、高精密位置控制系统

●低惯性,高灵敏度、高扭矩刚性

●顺时针和逆时针回转特性完全相同

●不锈钢膜片补偿径向、角向和轴向偏差

●耐腐蚀性

●夹紧式固定方式


材质

轴套

高强度铝合金

阳极氧化处理

中间体

高强度铝合金

阳极氧化处理

膜片

不锈钢

垫片

碳钢镀镍

固定膜片螺栓

SCM43512.9级)

四氧化三铁保护膜(黑)

内六角螺栓

SCM43512.9级)

四氧化三铁保护膜(黑)


用途

●伺服电机、步进电机、精密电机等

●高速、高精密位置控制

●精密编码器

●XY轴滑台、分度台

●无尘、真空环境传动系统

●酸碱性、温湿环境
