膜片型

HDMP-G单膜片-顶丝式-联轴器

发布时间:2020/4/10 15:45:29  点击量:

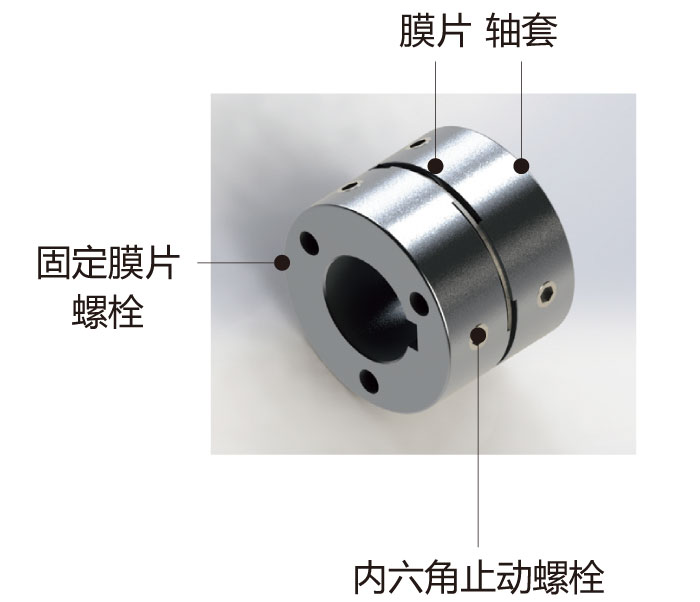

结构


特点

●膜片型弹性联轴器

●零回转间隙、高精密位置控制系统

●低惯性,高灵敏度、高扭矩刚性

●顺时针和逆时针回转特性完全相同

●不锈钢膜片补偿径向、角向和轴向偏差

●耐腐蚀性

●顶丝式固定方式


材质

轴套

高强度铝合金
阳极氧化处理
膜片不锈钢
垫片碳钢镀镍
固定膜片螺栓SCM435(12.9级)
四氧化三铁保护膜(黑)

内六角

止动螺栓

SCM435(12.9级)
四氧化三铁保护膜(黑)


用途

●伺服电机、步进电机、精密电机等

●高速、高精密位置控制

●精密编码器

●XY轴滑台、分度台

●无尘、真空环境传动系统

●酸碱性、温湿环境
