梅花型

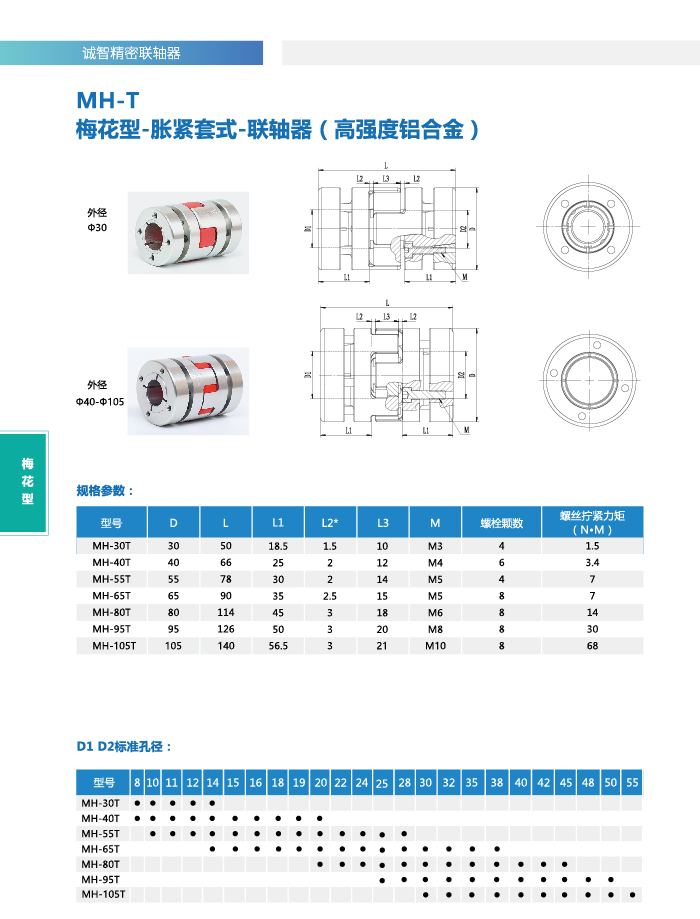

MH-T 梅花型-胀紧套式-联轴器(高强度铝合金)

发布时间:2018/12/27 17:35:10  点击量:

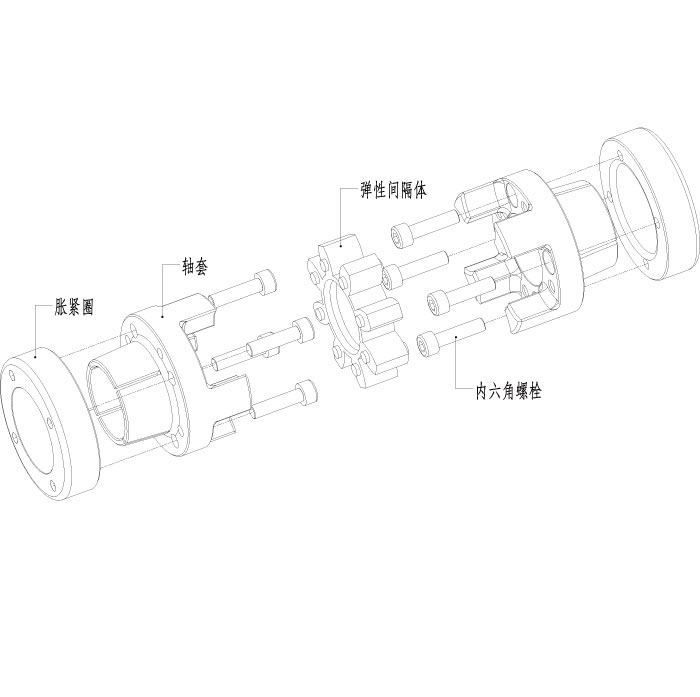

结构




特点

●梅花弹性体联接

●优异的平衡性

●有三种不同硬度弹性体

●顺时针和逆时针回转特性完全相同

●可吸收振动、补偿径向、角向和轴向偏差

●高扭转刚性

●耐油性、电气绝缘性

●装卸简单方便

●轴锁紧力高

●利用胀紧套联接的方式



材质

轴套

碳钢//高强度铝合金

发黑/阳极氧化

胀紧圈

碳钢/高强度铝合金

发黑/阳极氧化

弹性间隔体

聚氨酯

内六角螺栓

SCM435 ( 12.9)

四氧化三铁保护膜(


用途

●伺服电机、步进电机、通用电机

●机床设备、钻攻机、加工中心驱动

●机床的主轴、高转速场合

●机器人、医疗器械

●精密位置定位控制

●减速机

●分度台、注塑成型机、印刷机等


零背隙

可选择一般及利用其预压缩结构的无背隙的2种使用方法。如考虑在无背隙状态下使用,需要在

充分低于联轴器常用转矩的转矩下使用。

从联轴器结构上来说,元件受到预压缩期间可在无背隙状态下使用,但使用过程中可能会产生背

隙。如考虑长期在无背隙状态下使用,推荐增大使用系数。

如需要在长时间实现更高精度控制定位,推荐使用本公司的膜片型系列联轴器。
